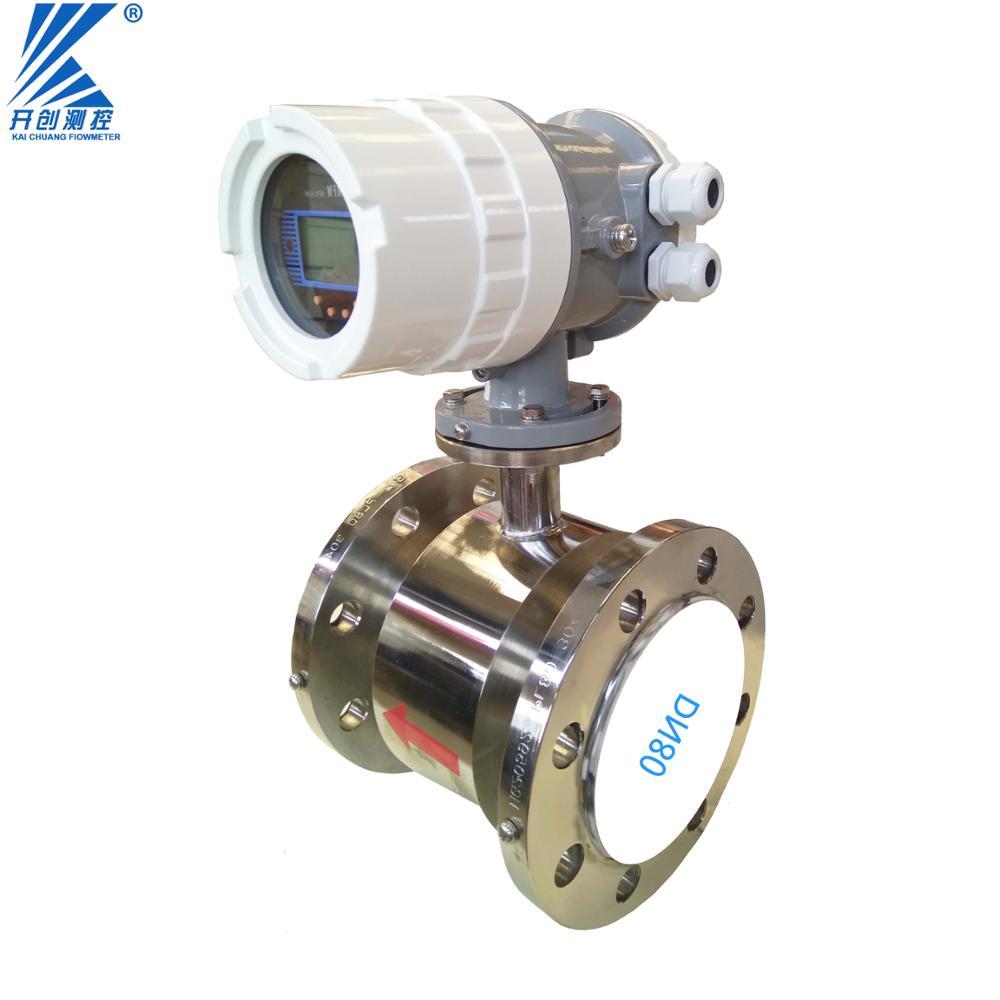

Електромагнітний лічильник рідин Ду 10-3000 неіржавка сталь 304

від 12 000 ₴

  • Під замовлення
  • Код: MF
clockВідправка з 30 червня 2024
Електромагнітний лічильник рідин Ду 10-3000 неіржавка сталь 304
Електромагнітний лічильник рідин Ду 10-3000 неіржавка сталь 304Під замовлення
від 12 000 ₴
+380 (95) 410-28-36
Viber, Whatsapp
  • +380 (97) 923-69-96
+380 (95) 410-28-36
Viber, Whatsapp
  • +380 (97) 923-69-96
повернення товару протягом 14 днів за рахунок покупця

Високоточний кислотний витратомір

  • Номер моделі: MF
  • Точність: 0,5% (можна вибрати)
  • Електроживлення: 220 В змінного струму / 24 В постійного струму
  • Вихід: 4-20 МА / Імпульс
  • Під'єднання: фланець
  • Калібр: DN10 - 3000 мм
  • Матеріал вкладки: Неопрен
  • Середня температура: -10 °C - + 160 °C
  • Номінальний тиск: 0,6 ~ 4,0 МПа (можна замовити спеціальний тиск)
  • Зв'язок: RS485 / Modbus / HART





Принцип вимірювання

Електромагнітні витратиоміри складаються з двох електромагнітних датчиків, які разом вимірюють витрату. Датчик магнітної витратиоміра розташований на перпендикулярній лінії та вимірює індуковану напругу, створювана рідиною під час її проходження через трубу. Перетворювач приймає напругу, генеровану датчиком, перетворює напругу на вимірювання витрати та передає це вимірювання витрати в систему керування.





Індуцьована напруга

Магнітометр використовує набір котушок і пару електродів для вимірювання витрати. Котушки лічильника під'єднані до генератора. Після увімкнення між обома котушками з'являється магнітне поле. Коли труба заповнена й рідина починає текти, сила магнітного поля змушує негативно та позитивно заряджені частинки рідини відокремлюватися, коли вони проходять через магнітне поле. Це розділення викликає індуковану напругу між електродами та датчиком.



Переваги

Інтелектуальний електромагнітний витратомір вирізняється високою продуктивністю й надійністю, що ґрунтується на успішній, перевіреній на практиці технології. Він широко використовується в галузях, як-от нефтяна, хімічна, металургійна, харчова, електроенергетична, паперова, водоочисна, нафтопихімічна, медична та ін.


Особливості

  • Вимірювання залежить від щільності рідини, вологості, температури, тиску та провідності.
  • У трубопровіді корпусу немає перешкод і перепадів тиску, а довжина корпусу порівняно коротка.
  • Датчик обладнаний передовою технологією оброблення даних, яка забезпечує чудову стійкість до негативного тиску.
  • РК-дисплей перетворювача дає змогу легко читати за денного світла та в темряві.
  • Параметри можна налаштувати за допомогою інфрачервоних сенсорних наконечників, не потрібно відкривати кришку перетворювача.
  • Функції автоматичного сповіщення для самодіагностики, перевірки порожнього навантаження, верхнього та нижнього межі витрати, двоступеневого значення витрати тощо.
  • Застосовний не тільки для загального процесу, але й у складних умовах, як-от видобуток корисних відходів, виготовлення паперу, випікання тощо.
  • Датчик високого тиску з вкладишем PFA стійкий до високого та негативного тиску та доступний для хімічного й агресивного розчину.

Технічні параметри

  • Модель — DN6 ~ DN3000 мм
  • Номінальний тиск — 0,6 ~ 1,6 МПа (2,5 МПа/4,0 МПа/6,4 МПа... 42 МПа)
  • Точність — ± 0,5%, вибирається ± 0,3% або ± 0,2%
  • Матеріал вкладки — Тефлон, PFA, F46, Неопрен, Поліуретан
  • Тип електрода — Загальний тип, тип скребка та змінний тип
  • Матеріал електрода — неіржавка сталь SUS316, хастелою C, титан, тантал, платиналіридій, неіржавка сталь, покрита карбідом вольфраму
  • Робоча температура
    • стандартне виготовлення -20 °C ~ + 60 °C
    • неопрен і поліуретанова вкладка -10 ° C ~ + 80 ° C
    • PTFE Liner / PFA Liner / F46 Liner при -10 ° C ~ + 160 ° C
  • Вологість довкілля — 5 ~ 100% RH
  • Діапазон вимірювання — 1500: 1, швидкість потоку <15 м/с
  • Тип конструкції — Інтегровальний тип, дистанційний тип, занурювальний тип, вибухозахищений тип
  • Клас захисту — IP65, IP68 (опція)
  • Вибухозахищений знак — ExdmdiaIICT4
  • Стандарт продукту — JB/T 9248-1999

Основні характеристики електродних матеріалів

Матеріал електрода Застосування
 Сталь SUS316  Застосовується у воді, стічних вод і агресивних середовищ. Широко використовується в промисловості бензину, хімія, карбамід тощо.
 Неіржавка сталь із покриттям із карбіду вольфраму  Застосовується в неагресивних середовищах без твердих частинок.
 Hastelloy B(HB)  Має сильну стійкість до соляної кислоти будь-якої концентрації. Також стійкий до купорів, фосфатів, фтористодорідної кислоти, органічної кислоти тощо, будь-яких інших речовин, які є кислотою, лугом або неокиснюваною сіллю.
Hastelloy C(HCJ  Стійке окиснювальне кислота, як-от азотна кислота, змішана кислота , а також до окисної солі, як-от Fe +++, Cu ++ і морська вода
Титан

 Застосовується в морській воді, а також у видах хлоридів, гіпохлоритових солей, окислюваних кислот (зокрема димної азотної кислоти), органічних кислот, лугів тощо.

Не стійкий до чистої відновлювальної кислоти (такий як сірчана кислота, соляна кислота). Але, якщо кислота містить антиоксидант, то неабияк знижує корозію.

Тантал  Має сильну стійкість до агресивних середовищ, що аналогічно до склов. Застосовується майже до всіх хімічних середовищ, крім фтористорідної кислоти, олеуму та лугів.
Платина-іридій  Застосовується практично у всіх хімічних середовищах, крім солі амонію.
Інформація для замовлення
  • Ціна: від 12 000 ₴
